PN/PNL/ZND泥漿泵

PN、PNL、ZND 泥漿泵屬于單級單吸離心泵品種，它可以輸送比重達50%的重型泥漿，過流部件采用耐磨鑄鐵，適合于礦山、冶金、建筑行業輸送泥漿、石沙等。

在線訂購

產品詳情

PN、PNL、ZND泥漿泵屬于單級單吸離心泵品種，它可以輸送比重達50%的重型泥漿，過流部件采用耐磨鑄鐵，適合于礦山、冶金、建筑行業輸送泥漿、石沙等。
PN、PNL、ZND耐磨泥漿泵產品概述：
PNL、PN型泥漿泵系單級單吸泥漿泵分立式和臥式，適用于輸送含固體顆粒的液體廣泛適用在火電廠水力除灰，礦山輸送礦砂液體，也可用于建材、造紙、紡織、食品、飼料等部門抽送各種漿料，最大濃度50%-60%（重量計）。PNL、PN型泥漿泵，過流零件均使用耐磨合金材料制造，壽命長，敞開式葉輪用螺紋軸連接，葉輪與護板之間的間隙可以調整，以保持高效工作。PNL、PN型泥漿泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七種。泥漿泵過流零件均使用耐磨合金材料制造，壽命長，敞開式葉輪用螺紋軸連接，葉輪與護板之間的間隙可以調整，以保持高效工作和防堵塞設計。
二、耐磨泥漿泵結構分析：
（1）過流部分承磨件采用了耐磨鑄鐵，使用壽命長。
（2）葉輪和護板的間隙可以及時調整，保持較高工作效率。
（3）以上該型泵軸承直裝于水平中開托內，拆檢方便調整及時，并在油池內裝有水冷蛇形管，改善了軸承的工作條件。

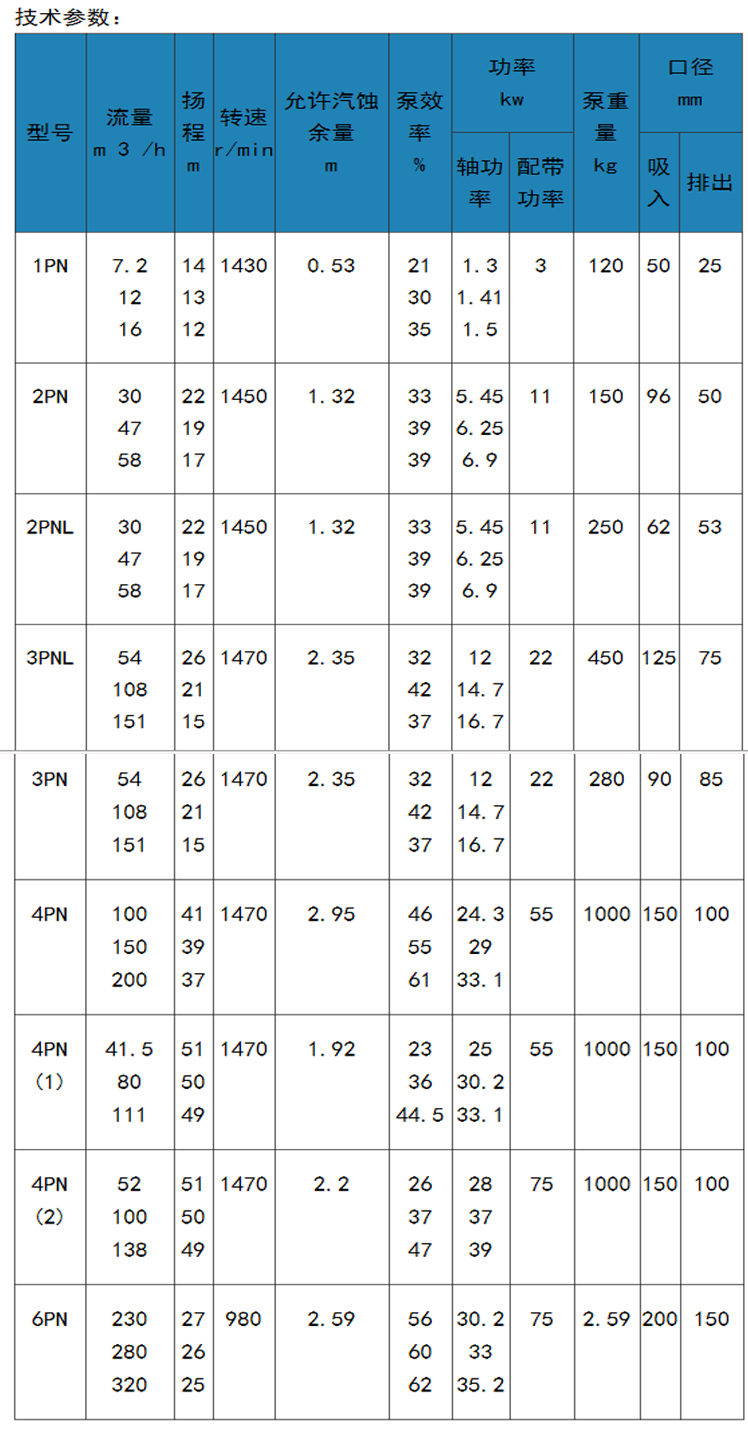

三、耐磨泥漿泵性能參數：

泵的	流量q		揚程h	轉速n	功率nkw		效率	葉輪直徑	泵重 kg
型號	流量q		揚程h	轉速n	功率nkw		η（%）	d mm	泵重 kg
	m 3 /h	l/s	m	r/min	軸功率	配電機
1pn	7.2	2	14	1430	1.3	3	21	204	120
	12	3.33	13		1.41		30
	16	4.44	12		1.5		35
2pn（l）	30	8.33	22	1450	5.45 6.25 6.9	11	33	265	150
	47	13.05	19				39		250
	58	16.1	17				39
3pn（l）	54	15	26	1470	12	22	32	300	450
	108	30	21		14.7 16.7		42		280
	151	42	15				37
4pn	100	27.8	41	1470	24.3	55	46	340	1000
	150	41.7	39		29 33.1		55
	200	55.6	37				61
4pn（1）	40	11.5	51	1470	25	55	23	380	1000
	80	22.2	50		30.2		36
	111	30.8	49		33.2		44.5
4pn（1）	52	14.5	51	1470	28	75	26	380	1000
	100	28	50		37		37
	138	38	49		39		47
6pn	230	63.5	27	980	32.2 33	75	56	420	1200
	280	77.8	26		35.2		60
	320	88.9	25				62
8pn	450	125	65	980	140	215	57	635	4000
	550	153	63		155		61
	600	166.7	62		160.7		63
10pn	768	213	91.8	980	436	780	44	750	4600
	1030	286	83		489		50.5
	1290	358	85		500		59.7
12pn	1350	375	53	980	312 335	550	62.5	650	4500
12pn	1600	444	50	980	312 335	550	65	650	4500

四、訂貨須知：
1、①產品名稱與型號②口徑③PN泥漿泵揚程④泥漿泵流量⑤泥漿泵電機功率（KW）⑥轉速（r/min）⑦泥漿泵電壓〔V〕⑧材質⑨泥漿泵是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定我公司的泥漿泵產品型號，請按泥漿泵型號直接向鄂泉泵業公司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?yōu)懲舅玫募夹g(shù)專家為您審核把關。產品所屬：泥漿泵

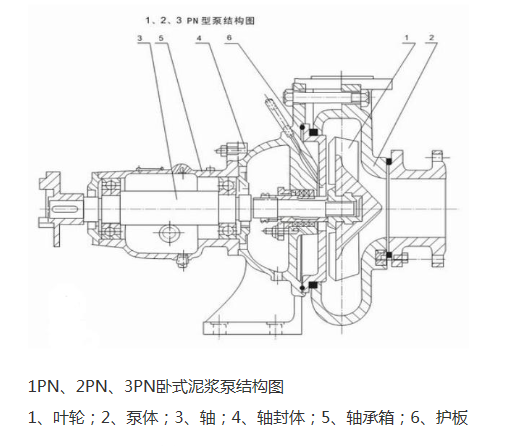

PN臥式泥漿泵結構圖：

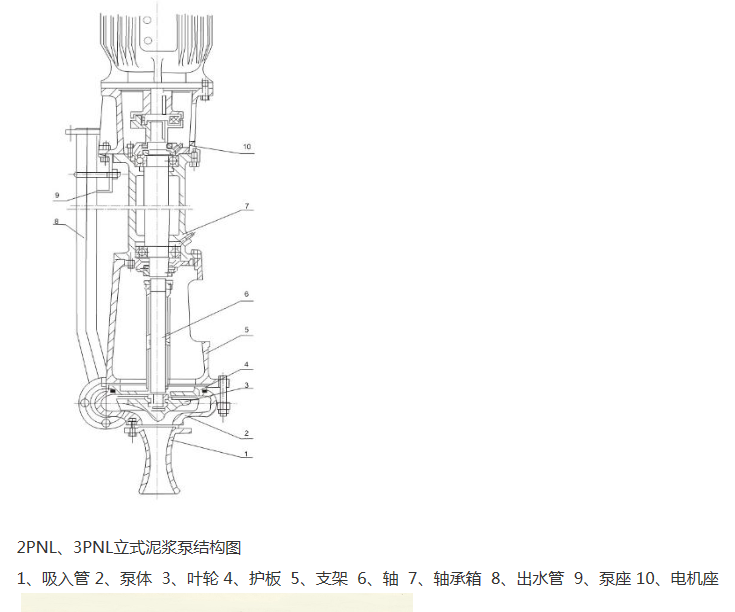

PNL立式泥漿泵結構圖：

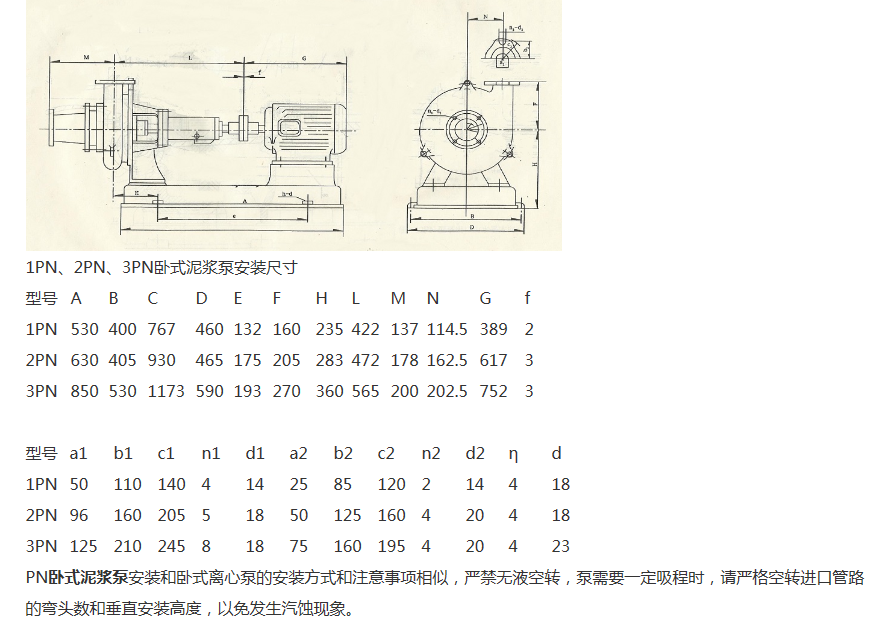

PN臥式泥漿泵安裝尺寸：
